Verankeren dakpannen conform bouwbesluit

Totaalleverancier voor hellende daken Dakgemak uit Ravenstein komt met een eigen lijn van daksysteemcomponenten. Met een nieuwe range ondervorsten onderscheidt Dakgemak zich t.o.v. bestaande producten op de markt met een stevige aluminium band van 140μ dik welke tot 40% uitrekbaar is. Het dikke aluminium garandeert de nodige vormvastheid wanneer de
dakdekker de rol op de pannen aanbrengt.

Het materiaal van de ventilatiebaan geeft de EuroVent Plus en de MaxiVent optimale prestaties voor wat betreft ventilatie en waterdichtheid. Aan de bovenzijde is het de rol in het midden voorzien van een aluminium stevigheidsband

Om zoveel mogelijk stormschade te beperken is in 1992 de regelgeving omtrent de verankering van de dakpannen ingevoerd. Moderne dakpannen zijn vanwege hun goede sluiting veel gevoeliger voor stormschade dan de bijvoorbeeld de oude holle pannen van vroeger. Dat komt voornamelijk doordat er geen luchtstromingen van onder de pannen meer plaats kan vinden. Alle windbelasting (zuiging) trekt volledig aan het pannenvlak, zonder dat deze kracht wordt genivelleerd.

Voor elk nieuw te bouwen, of te renoveren, gebouw of woning dient een verankeringsberekening te worden gemaakt. In zo’n berekening worden o.a. de volgende onderdelen verwerkt:

Windbelasting berekenen

In de verankerings berekening wordt bepaald hoeveel de windbelasting voor de verschillende zones is. Voor nokzones en gevelzones wordt o.a. een hogere belasting gehanteerd dan de middenzone van een dakvlak. Aan de hand van het gewicht van de dakpannen, de afstand van de onderkant pan tot de ophangnok en dakhelling wordt de eigen weerstand tegen opwaaien bepaald.

Zolang deze eigen weerstand tegen opwaaien groter is dan de windbelasting hoeft niet te worden verhaakt.

Rekenwaarde panhaken

Om te bepalen in hoeverre panhaken de dakpannen kunnen beschermen tegen opwaaien dienen deze te worden getest. Deze testvoorwaarden staan beschreven in de EN 14437. Bij onze hakenfabrikant FOS uit Duitsland worden deze tests dagelijks uitgevoerd. Uit deze test komt een rekenwaarde naar voren uitgedrukt in Newton.

Deze waarde is uniek voor de betreffende dakpan en panhaak combinatie. Dezelfde panhaak kan bij een andere dakpan wel een veel hogere of juist lagere rekenwaarde behalen.

Op het werk dient men goed te controleren of het juiste fabrikaat panhaak wordt toegepast.

Er zijn veel “look-a-like” panhaken op de markt die veel gelijkenis vertonen met de FOS panhaken, maar deze zijn over het algemeen niet getest. Bijkomend probleem is dat ook vaak dezelfde typenummers worden gebruikt.
Belangrijk is vooral om te letten op de verpakking, dat hierop het FOS en Nedsale logo is afgebeeld.

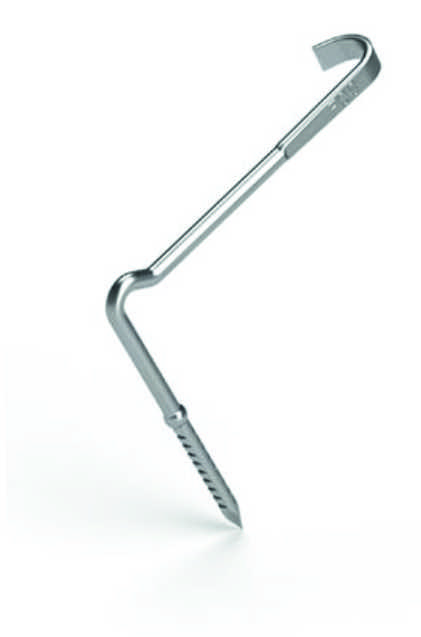

Voor een optimale bevestiging dienen de 409 panhaken 25 mm in de panlat te worden geslagen. Bij het type 409/2.. is deze diepte makkelijk herkenbaar aan het bolletje op de spijkerpunt.

Dambordsgewijs of volledig verankeren

Is de windbelasting groter dan de eigen weerstand dan dient in eerste instantie dambordgewijs te worden verhaakt. Daarna wordt berekend of de eigen weerstand van de pannen aangevuld met de rekenwaarde van de panhaken groter is dan de windbelasting. Voor bepaalde zones kan deze dambordgewijze verankering voldoende zijn, maar bij andere zones zoals bijvoorbeeld de gevel en nok kan het nodig zijn om elke pan te verhaken. In het gewijzigde bouwbesluit van april 2012 zijn de normen flink aangescherpt, waardoor steeds eerder dambordsgewijs verankerd en steeds vaker bepaalde zones volledig verankerd dienen te worden.

Verankering bij renovatie

In het nieuwe bouwbesluit van 2012 zijn er aparte regels gekomen t.a.v. verbouw en renovatie. Nu lijkt het zo te zijn dat men de eisen mag hanteren die bij de oorspronkelijke bouw van kracht waren. Maar ten aanzien van de veiligheid dient men een dakrenovatie zo goed mogelijk te uit te voeren (naar de huidige stand der techniek), tenzij dit buitensporige kosten met zich meebrengt. Daarnaast is de eigenaar van het gebouw, of woning vlgs. het burgerlijk wetboek aansprakelijk voor schade en letsel dat voortkomt door o.a. rondvliegende dakpannen.
De aannemer of dakdekker die was betrokken bij de dakrenovatie zal bij schade worden gezien als ter zake kundige, dus kunnen lastige situaties ontstaan.
Dus bij renovatie dient men net zo zorgvuldig te verankeren als bij nieuwbouw!

Uiteraard kunt u bij ons terecht voor advies en/of verankeringsberekeningen.
